Pasos para tender geoceldas correctamente

Una geocelda bien especificada puede perder gran parte de su capacidad de confinamiento si se instala sobre una subrasante irregular, sin anclaje suficiente o con un relleno inadecuado. Por ello, conocer los pasos para tender geoceldas correctamente es decisivo para que el sistema aporte estabilidad, controle la erosión y mejore el comportamiento del terreno durante toda la vida útil de la obra.

La instalación no debe tratarse como una operación mecánica de extender y rellenar. Requiere revisar el proyecto, adaptar la ejecución a la condición real del suelo y controlar cada fase en campo. El procedimiento cambia según se trate de un talud, un vial, una plataforma logística, una zona de aparcamiento o un terreno blando, pero los principios de preparación, fijación, expansión y relleno se mantienen.

Antes de tender la geocelda: validar el diseño de obra

El primer paso no comienza con el despliegue del material, sino con la comprobación de la solución definida. Deben verificarse el tipo de geocelda, su altura, el tamaño de celda, la resistencia de las uniones y el material de relleno previsto. Estos parámetros deben responder a las cargas, la pendiente, el tráfico esperado, la capacidad portante de la subrasante y las condiciones de drenaje.

En aplicaciones de refuerzo de suelos blandos, el espesor de la capa granular, la presencia de un geotextil separador y la distribución de cargas son variables críticas. En taludes, en cambio, la longitud de anclaje superior, la geometría de la pendiente, el control de escorrentías y la protección frente a la erosión tienen mayor peso. Instalar la misma configuración en ambos escenarios sin adaptación puede generar deformaciones, pérdida de relleno o deslizamientos localizados.

También conviene revisar la ficha técnica del producto y el plano de instalación antes de iniciar los trabajos. La cuadrilla debe tener claro el sentido de despliegue, las zonas de solape o unión, el patrón de anclajes y la cota final de relleno. Corregir estas decisiones cuando la geocelda ya está extendida implica más tiempo, más manipulación del material y un mayor riesgo de errores.

Preparar la subrasante con la geometría correcta

La subrasante es la base del sistema. Debe perfilarse conforme a las cotas de proyecto, retirando elementos punzantes, restos de demolición, raíces, piedras de gran tamaño o cualquier irregularidad que pueda dañar la geocelda o impedir su contacto uniforme con el terreno.

En una plataforma o camino, la superficie debe quedar nivelada y con la pendiente transversal o longitudinal necesaria para evacuar el agua. En un talud, el perfil debe ser continuo, sin escalones ni oquedades que generen bolsas de agua o tensiones desiguales. Si existen cárcavas, zonas reblandecidas o pérdida de material, hay que repararlas antes de colocar la geocelda.

La compactación previa depende del estado del terreno y de la solución geotécnica prevista. En suelos de baja capacidad portante no siempre es conveniente exigir una compactación intensa que resulte ineficaz o altere la subrasante saturada. En esos casos, la función de la geocelda consiste precisamente en confinar el relleno y repartir las cargas. El criterio debe ajustarse al diseño, no aplicarse de forma automática.

Cuando el proyecto incorpora geotextil, este se coloca sobre la subrasante preparada antes de instalar las geoceldas. Su función puede ser separar el suelo fino del árido, filtrar el agua o reforzar el conjunto, según el tipo seleccionado. Debe extenderse sin arrugas pronunciadas, con los solapes definidos en proyecto y sin dejar zonas expuestas por las que pueda migrar el material granular.

Pasos para tender geoceldas correctamente en campo

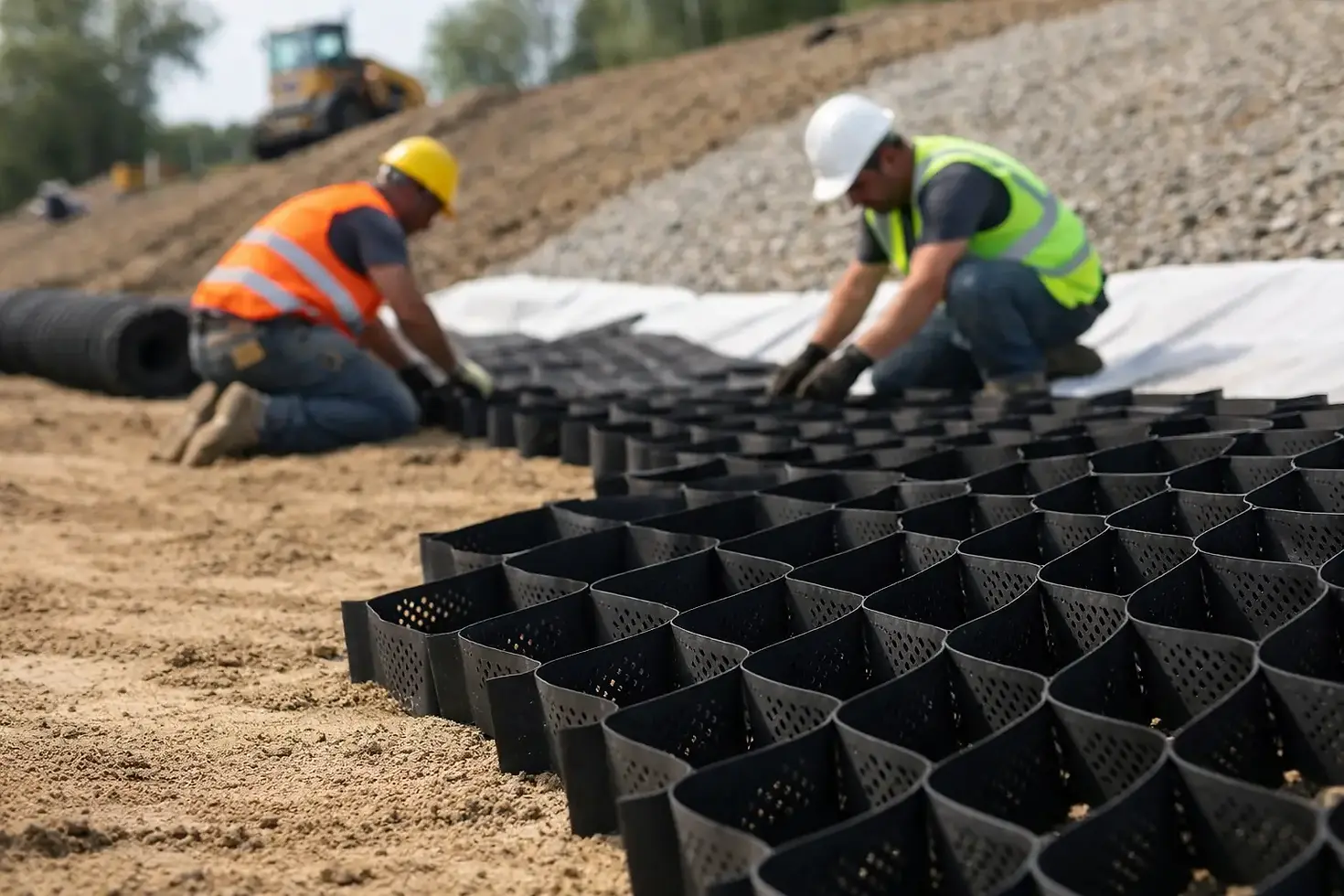

Con la superficie aprobada, se puede iniciar el despliegue. La geocelda debe colocarse en la dirección indicada en el proyecto y abrirse hasta alcanzar sus dimensiones nominales. Una expansión incompleta reduce el volumen útil de las celdas y modifica la distribución del relleno. Por el contrario, un estiramiento excesivo puede someter las uniones a esfuerzos innecesarios.

1. Definir la línea de inicio y el anclaje superior

En taludes, la instalación suele comenzar en coronación. Se ejecuta la zanja o sistema de anclaje definido y se fija el extremo superior antes de desplegar los paneles pendiente abajo. Este anclaje evita que el peso del relleno transmita esfuerzos de arrastre a la primera línea de celdas.

La zanja de coronación debe tener la dimensión prevista y rellenarse con material compactado una vez fijada la geocelda. No debe sustituirse por anclajes superficiales improvisados cuando el diseño exige un anclaje enterrado. En pendientes exigentes o con rellenos pesados, esta decisión condiciona directamente la seguridad del sistema.

En superficies horizontales, el punto de inicio se define para facilitar la alineación de paneles y reducir recortes. Es recomendable comenzar por un borde recto o una referencia topográfica clara, manteniendo las celdas alineadas con el eje del camino, la plataforma o la dirección principal de las cargas cuando así lo establezca el diseño.

2. Expandir cada panel de forma uniforme

Los paneles se abren progresivamente hasta que las celdas adopten una geometría uniforme. La cuadrilla debe comprobar que no queden celdas cerradas, deformadas o con dimensiones muy distintas entre sí. Estas anomalías reducen el confinamiento y complican el relleno, especialmente si se trabaja con árido de granulometría gruesa.

La fijación temporal se realiza mediante anclajes, grapas, piquetas o elementos equivalentes compatibles con el terreno y con la especificación del proyecto. Su número, longitud y distribución no deben decidirse solo por comodidad de montaje. Un suelo granular seco, una arcilla húmeda o un talud erosionable ofrecen capacidades de sujeción muy diferentes.

En taludes, los anclajes suelen disponerse de forma que mantengan la geocelda en contacto con la superficie mientras se completa el relleno. En viales y explanadas, su función principal es evitar desplazamientos durante la extensión del árido y el tránsito de maquinaria. Una vez confinado el relleno y compactado el sistema, la geocelda desarrolla su comportamiento estructural con mayor eficacia.

3. Unir los paneles sin discontinuidades

Las uniones entre paneles deben ejecutarse conforme al sistema definido por el fabricante o por la dirección facultativa. Pueden utilizarse grapas, elementos de unión específicos u otros sistemas aprobados. Lo relevante es que la conexión mantenga la continuidad del confinamiento y resista las solicitaciones previstas.

No conviene dejar juntas abiertas ni resolver encuentros con solapes no calculados. Una discontinuidad puede convertirse en una línea preferente de deformación, especialmente en zonas de tráfico repetido o en taludes expuestos a escorrentía. En perímetros, cambios de dirección, cunetas y encuentros con estructuras, puede ser necesario cortar y ajustar los paneles para conservar una geometría limpia y funcional.

4. Rellenar desde una posición que no dañe las celdas

El relleno debe seleccionarse según la aplicación. En caminos y plataformas se emplea habitualmente material granular con una granulometría compatible con el tamaño de celda y con las exigencias de compactación. En taludes vegetados puede utilizarse tierra vegetal o una mezcla que favorezca el establecimiento de la cubierta vegetal. Para soluciones drenantes, se priorizan áridos que permitan la evacuación del agua sin pérdida de estabilidad.

La descarga directa desde una altura excesiva puede deformar las celdas, desplazar los anclajes o romper uniones. Es preferible verter el material de forma controlada y extenderlo con medios adecuados, manteniendo una capa de protección suficiente entre la maquinaria y la geocelda. El equipo no debe circular directamente sobre celdas vacías.

El relleno se distribuye hasta ocupar completamente cada celda y alcanzar la cota prevista. En aplicaciones sometidas a tráfico, suele dejarse un pequeño sobreespesor antes de compactar para compensar el asentamiento. En un talud, la cota final debe evitar reboses que puedan ser arrastrados por el agua o dejar celdas parcialmente vacías.

5. Compactar con el equipo y la energía adecuados

La compactación debe realizarse por capas y con equipos compatibles con el espesor de la geocelda, el tipo de relleno y la capacidad del terreno. Una energía excesiva sobre una subrasante débil puede provocar bombeo o desplazamiento lateral. Una compactación insuficiente, en cambio, permite movimientos del árido dentro de las celdas y reduce la capacidad de reparto de cargas.

En obras de vialidad, la compactación debe verificarse conforme a los requisitos del proyecto. En taludes con tierra vegetal, el objetivo no es alcanzar la misma densidad que en una base granular, sino estabilizar el relleno sin comprometer el crecimiento vegetal ni alterar la pendiente. Son aplicaciones distintas y requieren criterios de control distintos.

Controles de calidad que evitan fallos prematuros

Antes de dar por terminada la instalación, conviene realizar una inspección visual y dimensional. Este control sencillo permite detectar errores cuando aún pueden corregirse sin afectar al avance de la obra.

• La subrasante mantiene las cotas, pendientes y drenajes previstos.

• La geocelda está completamente expandida, sin pliegues, cortes no reparados ni celdas colapsadas.

• Los anclajes y las uniones responden al patrón definido para el proyecto.

• Todas las celdas están rellenas y el material alcanza la cota final establecida.

• La compactación se ha ejecutado sin arrastrar, aplastar o desplazar el sistema.

En taludes, debe verificarse además la continuidad entre paños, la seguridad de la coronación y la ausencia de canales de escorrentía que concentren agua sobre el relleno. En caminos, es fundamental comprobar que no existan zonas blandas, pérdida de material o deformaciones antes de colocar las capas superiores.

Errores habituales al instalar geoceldas

El fallo más frecuente es tratar la geocelda como una simple malla de delimitación. Su desempeño depende del confinamiento tridimensional de un relleno adecuado, no solo de cubrir el terreno. Si las celdas quedan mal abiertas o parcialmente rellenas, el sistema no distribuye las cargas como se espera.

También son habituales la falta de preparación de la subrasante, el uso de anclajes demasiado cortos en taludes y la circulación de maquinaria sobre paneles vacíos. Otro error es ignorar el drenaje. El agua puede reducir la capacidad portante de la base, erosionar un talud o transportar finos hacia el relleno granular si no se incorporan las capas de separación y evacuación necesarias.

La instalación debe responder a la realidad del terreno, no solo al plano. Si durante la ejecución aparecen zonas saturadas, cambios de material, pendientes distintas o cargas mayores de las previstas, es necesario revisar la solución con criterio técnico antes de continuar. Ajustar a tiempo es más eficiente que reparar una deformación cuando el sistema ya está en servicio.

Una geocelda aporta valor cuando se integra como parte de un sistema constructivo bien ejecutado. La precisión en el tendido, la selección del relleno y el control de la subrasante son los detalles que convierten una especificación técnica en una obra más estable, durable y predecible.
